中華人民共和國國家檔案局2017-08-02發布2018-01-01實施
本標準由國家檔案局提出并歸口。
本標準起草單位∶河北省檔案局（館）、北京融安特智能科技股份有限公司、河北航安智能科技有限公司。
本標準主要起草人∶魏四海、童紅雷、耿樹偉、李會生、劉開元、康建紅、尚宏雁、李田、李改革、王揚、杜召偉、徐騰、白來彬、蔣運濤、周雛京、韓建華。
1 范圍
2 規范性引用文件
GB/T 9969 工業產品使用說明書 總則
GB/T13667.3鋼制書架第3部分∶手動密集書架
GB/T13667.4鋼制書架第4部分∶電動密集書架
GB/T 27703 信息與文獻 圖書館和檔案館的文獻保存要求
DA/T7 直列式檔案密集架
3 術語和定義
GB 9969、GB/T 13667.3、GB/T13667.4、GB/T 27703、DA/T 7界定的以及下列術語和定義適用于本文件。
3.1
密集架智能管理系統 intelligent mobile shelving system以各路傳感器所采集的數據為基礎，實現密集架的操控、安全保護、信息交換、檔案存取、檔案環境監控等功能于一體的綜合控制系統，通常安裝于固定架的工控機中。
3.2
防擠壓保護裝置 extrusion prevention protector通過光電保護、壓力保護等方式切斷驅動設備動力，防止處于兩架列之間的人或物品受擠壓的裝置。
3.3
定位引導裝置positioningguidingdevice通過密集架控制系統的檔案定位功能，利用電子引導屏、位置引導燈具等設備指示檔案或資料存放位置的裝置。
3.4
到位檢測裝置positiondetectiondevice利用磁感應技術或超聲波測距技術，檢測活動架是否運行到預期位置的裝置。
3.5
區域控制總線regional control bus
在智能密集架中各個部件之間傳送信息的公共通路。
3.6
區域光幕裝置 regional light curtain device
利用光電感應原理制成的安全保護裝置，發射端和接收著分別安裝于密集架區域兩端，在密集架底盤與地面之間形成光幕，感知密集架區域中是否有作業人員或障礙物。
4 密集架智能管理系統要求
4.1 功能要求
4.1.1 自檢功能
密集架智能管理系統在開始通電工作時，應能自動檢測密集架各部件是否正常，自檢結果應以百雙形式進行顯現或提示。
4.1.2 操作功能
在密集架智能管理系統的主界面中應能進行以下操作∶
a）鎖定∶應對密集架整個區域內的活動架進行鎖定，鎖定后活動架應不能被動力驅動裝置驅動；
b）解除鎖定∶應對已經被鎖定的所有活動架進行解除鎖定操作，解除鎖定后活動架應能被動力驅動裝置驅動；
e）向左移動應在活動架解除鎖定情況下，被動力驅動裝置照動，向左手方向（人正面面對活動架的前置面板時左手方向）移動；
d）向右移動∶應在活動架解除鎖定情況下，被動力驅動裝置驅動，向右手方向（人正面面對活動架的前置面板時右手方向）移動；
e）停止移動∶應使處于向左移動或向右移動過程中的活動架停止移動；
f ）合架∶應使整個區域的所有活動架向其固定架靠攏；
g）通風∶密集粟的所有活動架應能依次自動打開固定的一段時間，以使密集架內能夠通風換氣。
4.1.3 狀態顯示功能
密集架智能管理系統的主界面上應顯示溫度、濕度等實時架內環境數據，密集架的操作狀態、人員進出通道的實時狀態以及各項報警信息。顯示內容清晰，界而布局合理。
4.1.4 查詢定位
能夠通過顯示屏查詢出密集架上的檔案或資料，顯示其結果，可打開存放檔案或資料的密集架，并通過定位引導裝置指示檔案或資料所在位置。外部設備或應用可通過密集架控制系統提供的數據通信協議進行查詢定位操作。
4.1.5 照明控制功能
密集架關閉時，通道照明燈應熄滅；密集架打開時，通道照明燈應點亮。超過30s通道中無人員作業，則通道照明燈應自動熄滅；當有人員進入通道時，通道照明燈應立即自動點亮。
4.1.6 語音播報功能
密集架操作及報警信息，應以普通話語音提示，語音清晰、語速平穩。
4.1.7 日志功能
密集架所有操作及報警信息，應記錄日志，并永久保存。日志內容能夠以文件形式導出。
4.1.8 數據通信協議
密集架控制系統應同時具備總線協議方式以及Web Service協議方式，供外部設備或外部應用進行調用總線協議標準采用RS485接口，通過區域控制總線進行通信，但不排除同時使用其他總線通信方式的可能，總線通信協議見附錄A；Web Service通信應滿足數據傳輸安全要求，網絡通信協議見附錄B。
密集架位置標識碼組成規則見附錄C。
4.2 工控機要求
工控機是智能密集架的核心部件，通過安裝在工控機上的密集架控制系統實現架體操作、查詢定位、照明控制、語音播報、安全防護、架內環境監控等智能化功能。
工控機應符合以下要求∶
a） 固定架工控機應具有操作系統支持；
b） 固定架工控機應提供常用的接口，包括USB接口、RS232接口及RS485接口等；
c） 固定架工控機應支持每天不少于8h的開機時長，累計使用時長應不少于3000h；
d） 固定架和活動架上的工控機顯示屏均應支持觸摸方式操作；
e） 顯示屏應無明顯劃痕、無壞點、無色相缺失等異常；
f） 固定架和活動架上的工控機顯示屏應安裝在固定架和活動架前置面板上，位置左右居中、高度合適，便于操作。
4.3 安全保護要求
4.3.1 架體運行安全要求
為確保檔案數據的安全和管理員的人身安全，架體運行應符合以下要求∶
a） 密集架最邊上的一列應加裝鎖定裝置，防止無權限的人員進行操作或查看檔案；
b） 每一個區域密集架的最外側活動架均安裝有保險鎖，保險鎖鎖定狀態下，活動架不能被移動；
c） 應采用防擠壓保護裝置如區域光幕裝置、通道光幕傳感器、通道出入紅外傳感器中的兩種或兩種以上的防護措施，并確保止動靈敏可靠；活動架處于打開狀態時，所有的防擠壓保護裝置應處于工作狀態
d） 每一列活動架均需安裝到位檢測裝置，以檢測活動架的到位狀態；
e） 活動架應采用電機運行電流檢測裝置，用以檢測活動架動力驅動裝置的運行是否受阻，防止架體運行異常可能造成的設備損壞和人員危險；
f） 活動架操作動作或通道人員進出，均應同時進行語音播報，要求語速平穩、語音清晰；
g） 活動架在移動時，應緩慢啟動、平穩運行、緩慢停止，平均速度為3m/min～6m/min；h）活動架動力驅動裝置不得存在繼電器，避免產生火花。
4.3.2 數據傳輸安全
數據傳輸過程中應加密，以防檔案或資料數據在傳輸過程中被非法截獲破解。
密集架智能管理系統在使用時應先通過人臉識別、指紋、虹膜、密碼等身份認證裝置進行身份認證，身份認證通過后，智能密集架方可使用。
d）當導線需穿越金屬孔時，應裝有襯套，金屬穿線孔應進行倒角，不得有鋒利的邊緣；
e）接線要整齊布置，并使用線夾、電纜套、電纜卷固定，線束內的導線要有序編扎。
4.3.3.4 插接器，應符合以下要求∶
a） 使用插接器時，插頭兩端的線色應相同；4.4 架內環境監控
應符合以下要求
a） 智能密集架應支持采集密集架內溫濕度數據；
b） 智能密集架應支持全天記錄溫濕度；
c） 永久保存溫濕度數據，并提供溫濕度數據的刪除功能；
5 標志
智能密集架上使用的文字、圖形、標志應符合如下要求∶
a）耐久、醒目、規范；
b）顯示器、顯示輸出、操作說明、銘牌、標志中的文字應使用中文，根據需要也可以同時使用其他文字d）銘牌應安裝或打印在以上設備外表面的醒目位置，銘牌尺寸應與主機結構尺寸相適宜；
e）銘牌上應標出制造商名稱、地址、商標、產品中文名稱、規格型號、制造日期等內容。當銘牌尺寸不足以表示上述所有信息時，至少應標識出制造商名稱、商標以及產品名稱。
附 錄 A
（規范性附錄）
本附錄規定了外部設備通過區域控制總線與智能密集架間的通信要求，并規定了通信數據及參數格式。本附錄適用于RS485總線通信方式。
A.2 通信傳輸約定
A.2.1 技術要求
通信傳輸應按下列要求進行∶
a） 波特率∶9 600 bps，數據結構∶1位起始位，8位數據位，1位停止位，無校驗；
b） 數據交換按幀傳輸，本協議中的數據采用ASCⅡ字符碼；
c） 數據塊是本數據幀所附帶的與命令字相關的參數或數據；
d） 數據塊長度是指本數據幀所附帶的與命令字相關的參數或數據的長度，以字節數表示；
e） 命令中起始字頭固定為0x3A；
f） 數據長度數值為除起始字頭和數據長度以外的所有字節總數；
g） 校驗位采用通用LRC校驗；
h） 溫度取值范圍應為-20.00℃～99.99℃；
i） 濕度取值范圍應為0～99%RH。
A.2.2 數據規范
A.2.2.1 獲取溫濕度
固定列工控機發送給智能密集架控制器的數據幀∶
a） 起始字頭（1字節）；
b） 數據長度（1字節）；
c） 命令碼高位（1字節，詳見表A.1）；
d） 命令碼低位（1字節，詳見表A.1）；
e） 預留位（2字節）；
f） LRC校驗（1字節）。
智能密集架控制器返回給固定列工控機的數據幀∶
a） 起始字頭（1字節）；
b） 數據長度（1字節）；
c） 命令碼高位（1字節，詳見表A.1）；
d） 命令碼低位（1字節，詳見表A.1）；
e） 預留位（2字節）
f） 溫度值（5字節，第1個字節0x2B代表十，0x2D代表一，第2～4個字節代表溫度，取值0000～9999，表示溫度范圍00.00℃～99.99℃）；
g） 濕度值（2字節，取值00～99，表示濕度范圍0～99%RH）；
h） LRC校驗（1字節）。
A.2.2.2 查詢密集架狀態
固定列工控機發送給智能密集架控制器的數據幀∶
a） 起始字頭（1字節）；
b） 數據長度（1字節）；
c） 命令碼高位（1字節，詳見表A.1）；
d） 命令碼低位（1字節，詳見表A.1）；
e） 區編號（1字節）；
f） 列編號（1字節）；
g） 預留位（2字節）；
h） LRC校驗（1字節）。
智能密集架控制器返回給固定列工控機的數據幀∶
a） 起始字頭（1字節）；
b） 數據長度（1字節）；
c） 命令碼高位（1字節，詳見表A.1）；
d） 命令碼低位（1字節，詳見表A.1）；
e） 區編號（1字節）；
f ） 列編號（1字節）；
g） 預留位（2字節）；
h） 數據段（n字節，0≤n≤249，數據段數組索引從0開始加1后分別對應于活動架從左到右順序的編號，表示距右邊一列的距離，單位∶cm）；
i） LRC校驗（1字節）。
A.2.2.3 密集架控制
固定列工控機發送給智能密集架控制器的數據幀∶
a） 起始字頭（1字節）；
b） 數據長度（1字節）；
c） 命令碼高位（1字節，詳見表A.1）；
d） 命令碼低位（1字節，詳見表A.1）；
e） 區編號（1字節）；
f） 列編號（1字節）；
g） 預留位（2字節）；
h） LRC校驗（1字節）。
智能密集架控制器返回給固定列工控機的數據幀∶
a） 起始字頭（1字節）；
b） 數據長度（1字節）；
c） 命令碼高位（1字節，詳見表A.1）；
d） 命令碼低位（1字節，詳見表A.1）；
e） 區編號（1字節）；
f） 列編號（1字節）；
g） 預留位（2字節）；
h） 數據段（n字節，0≤n≤249，數據段數組索引從0開始加1后分別對應于活動架從左到右順序的編號，表示距右邊一列的距離，單位∶cm）；
i） LRC校驗（1字節）。

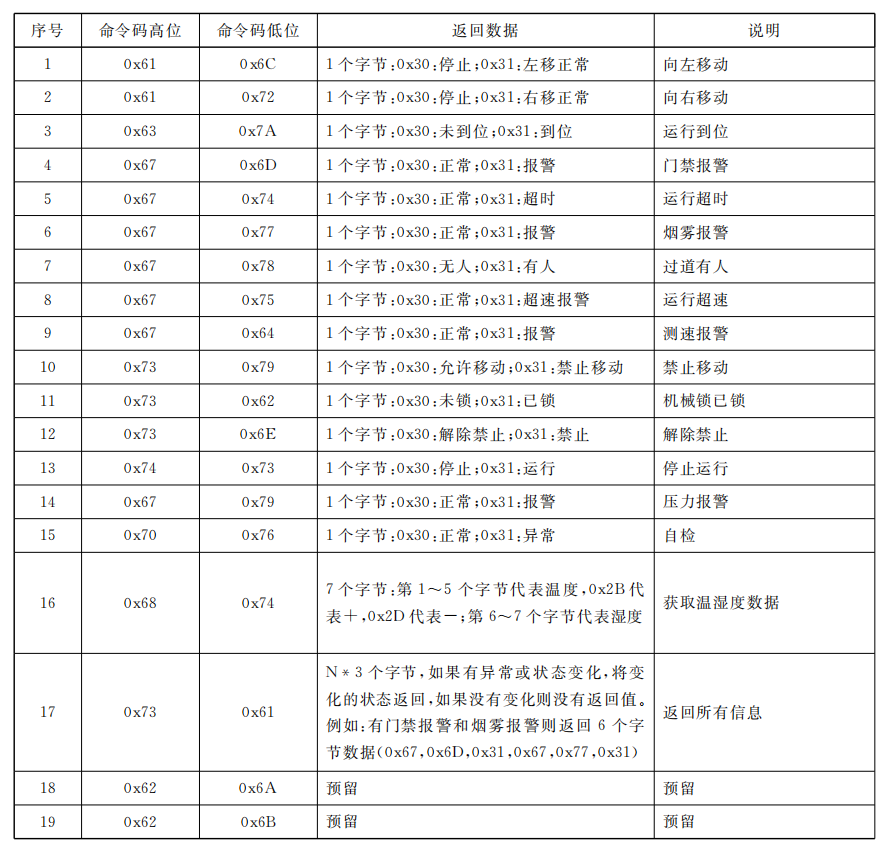

表A.1 命令碼定義表
附 錄 B
（規范性附錄）
密集架控制系統網絡通信協議

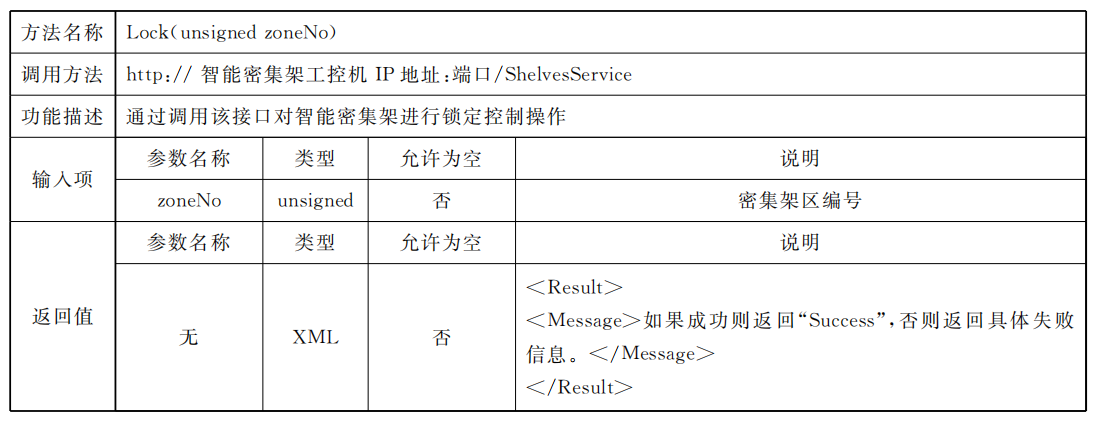

本附錄規定了智能密集架工控機與外部系統間的通信要求，并規定接口名稱、參數格式（見表B.1～表B.11）。

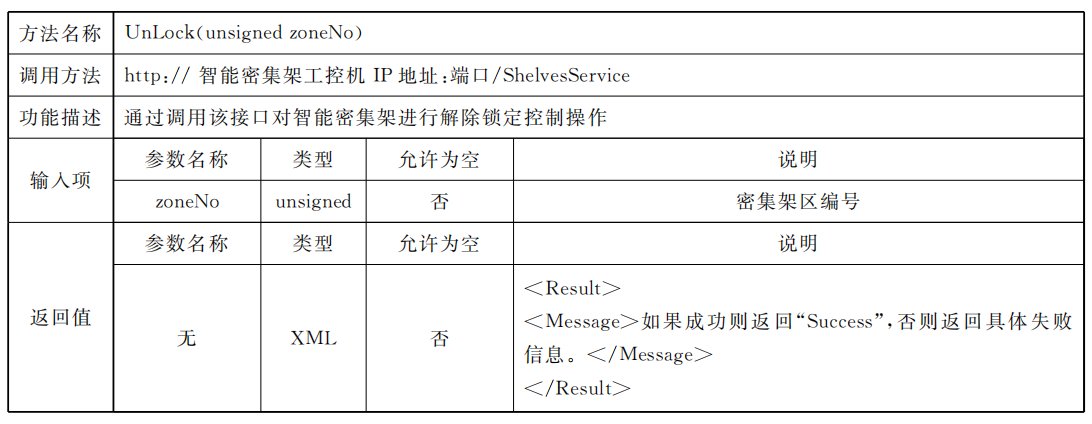

表B.2 解除鎖定命令

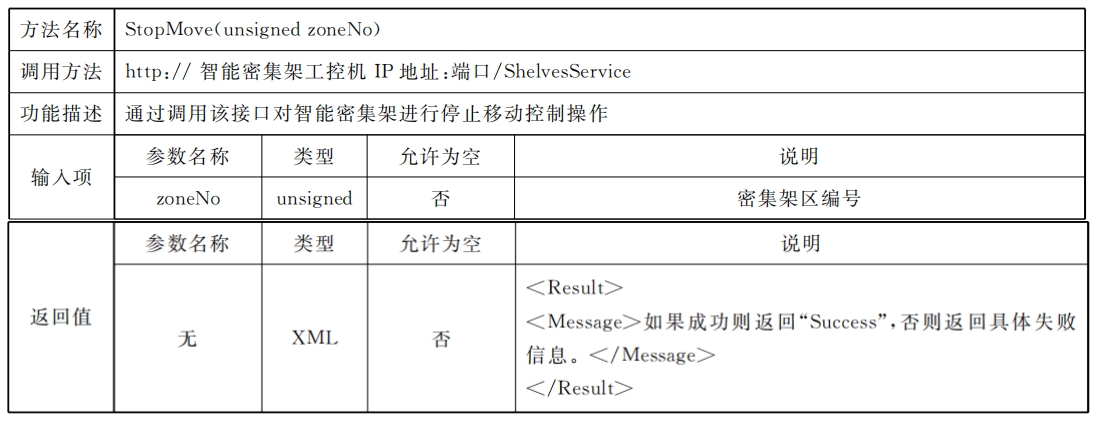

表 B.3 停止移動命令

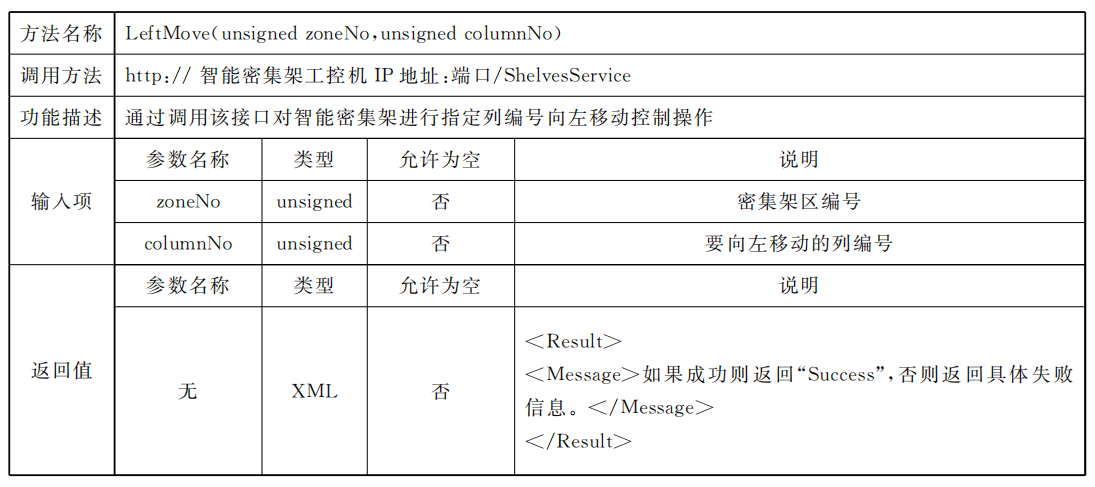

表B.4 向左移動命令
表B.5 向右移動命令

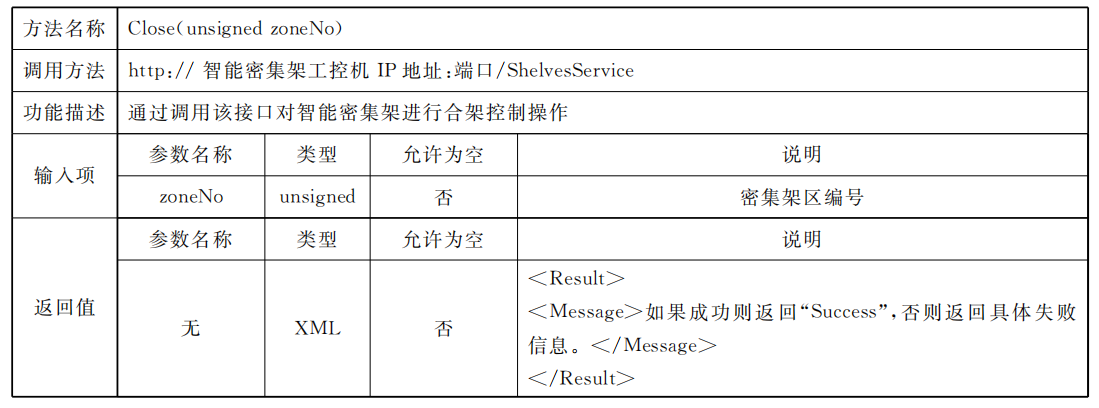

表B.6 合架命令

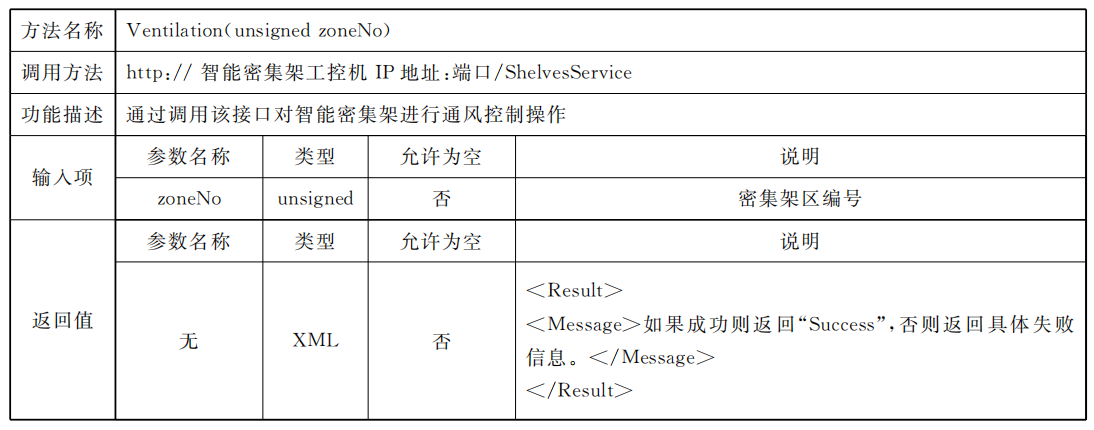

表 B.7 通風命令

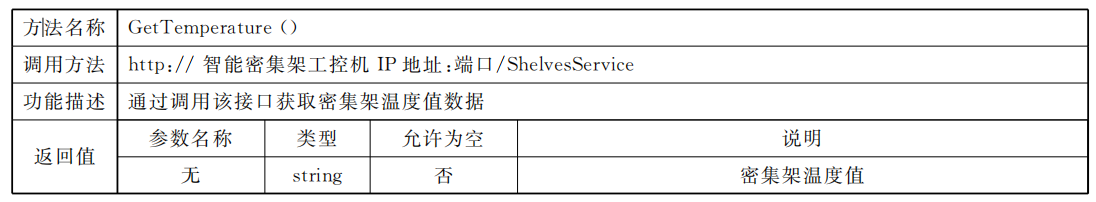

表 B.8 獲取密集架溫度

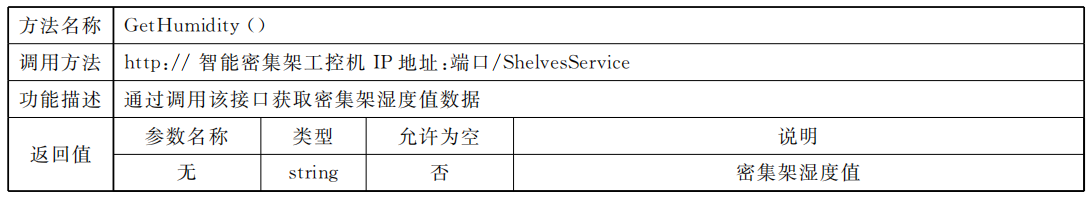

表 B.9 獲取密集架濕度

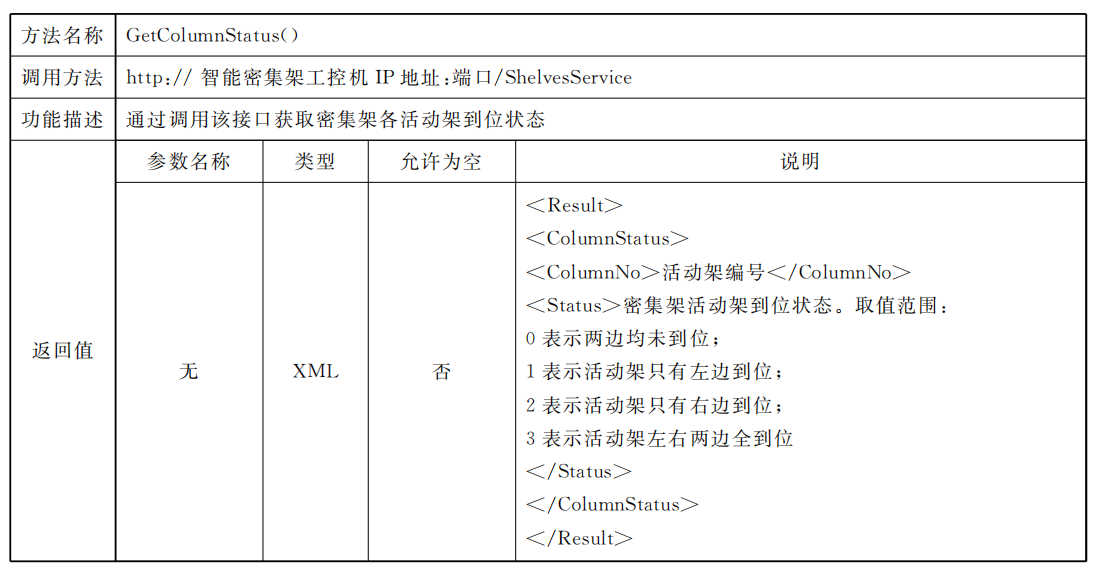

表 B.10 獲取密集架活動列到位狀態

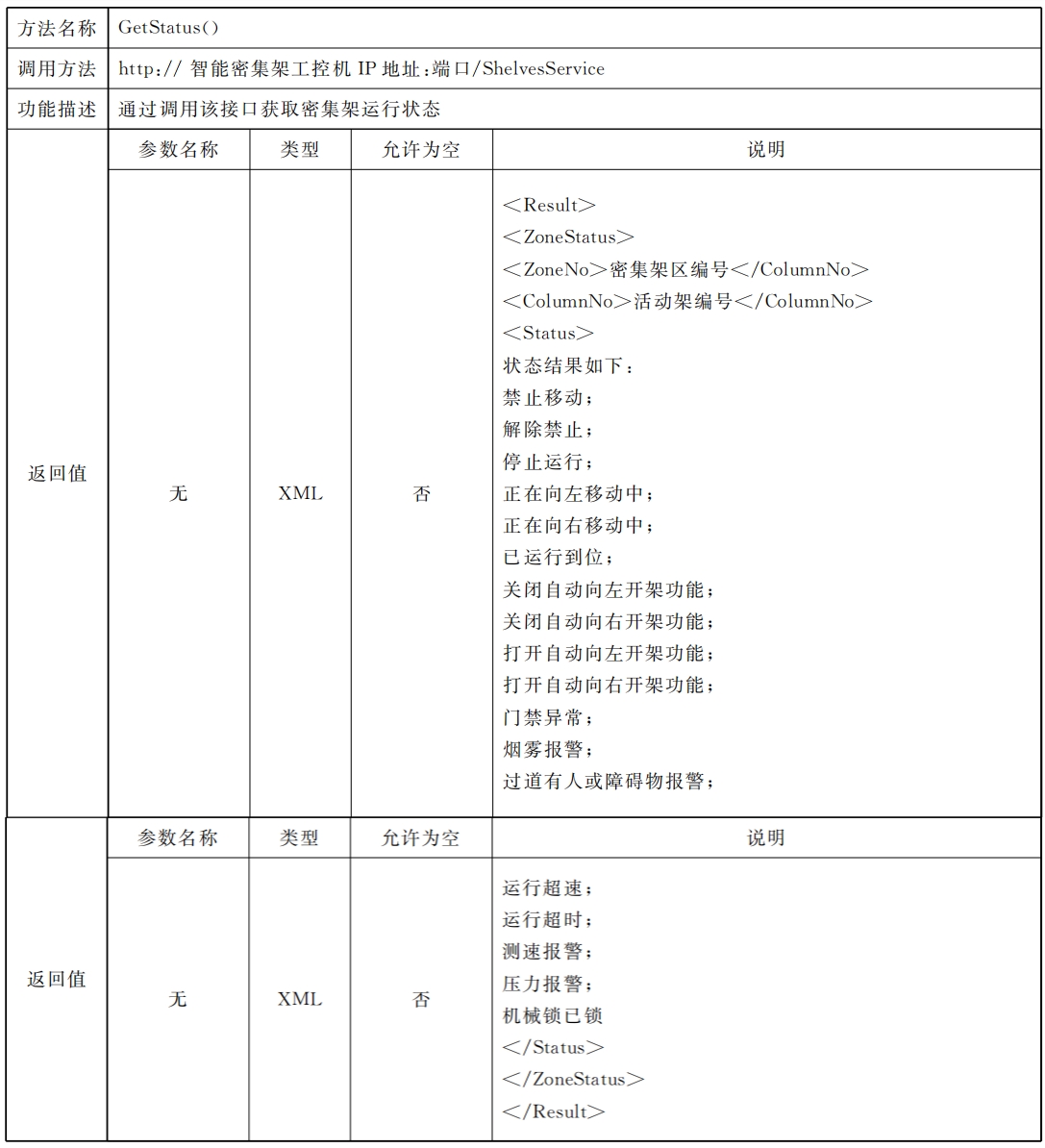

表 B.11 獲取密集架運行狀態
（規范性附錄）
密集架位置標識碼組成規則
C.1 概述

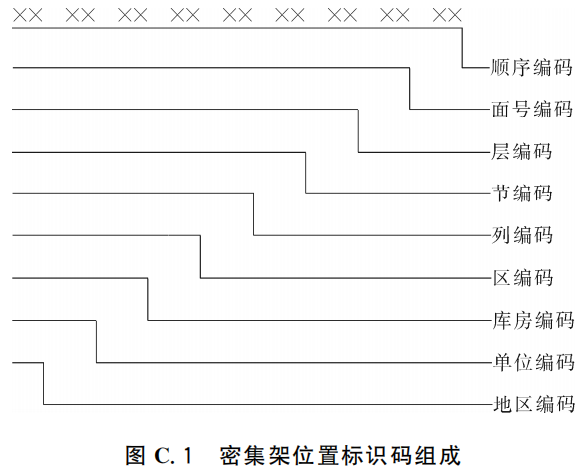

密集架位置標識碼是18位數字編碼，由地區編碼、單位編碼、庫房編碼、區編碼、列編碼、節編碼、層編碼、面號編碼、順序編碼組成。具體編碼組成結構如圖C.1所示∶
2位數字流水號組成。
4位數字組成，地區編碼＋2位數字流水號。
6位數字組成，單位編碼＋2位數字流水號。
C.6 列編碼
10位數字組成，區編碼＋2位數字流水號。
C.7 節編碼
12位數字組成，列編碼＋2位數字流水號。
C.8 層編碼
14位數字組成，節編碼＋2位數字流水號。
從下到上升序排列，即最靠近地面的第一層為01，向上依次增加。
C.9 面號編碼
16位數字組成，層編碼＋2位數字流水號。
面向側面板，左手一側為A面，右手一側為B面。A面以“01”表示，B面以“02”表示。
C.10 順序編碼
18位數字組成，面號編碼＋2位數字流水號。
從左到右升序排列，即每節最左端第一個盒位的位置號為01，向右依次增加。
參考文獻
【1】 GB/T 27703—2011 信息與文獻 圖書館和檔案館的文獻保存要求
【2】 JGJ25—2010 檔案館建筑設計規范
【3】 DA/T56—2014 檔案信息系統運行維護規范
【4】 DA/T 57—2014 檔案關系型數據庫轉換為XML文件時的技術規范
【5】 建標103——2008 檔案館建設標準
